Set media converter ULTIMODE M-407M-2 (singlemode 40km, switch două porturi)

Setul de media convertoare ULTIMODE M-407M-2 transformă semnalele electrice (date Ethernet) de la un cablu STP/UTP, în semnal luminos modulat transmis prin fibră optică singlemode. Unul dintre convertoare este echipat cu două porturi RJ45 ce pot fi folosite pentru a conecta de exemplu două camere IP.

Elemente distinctive:

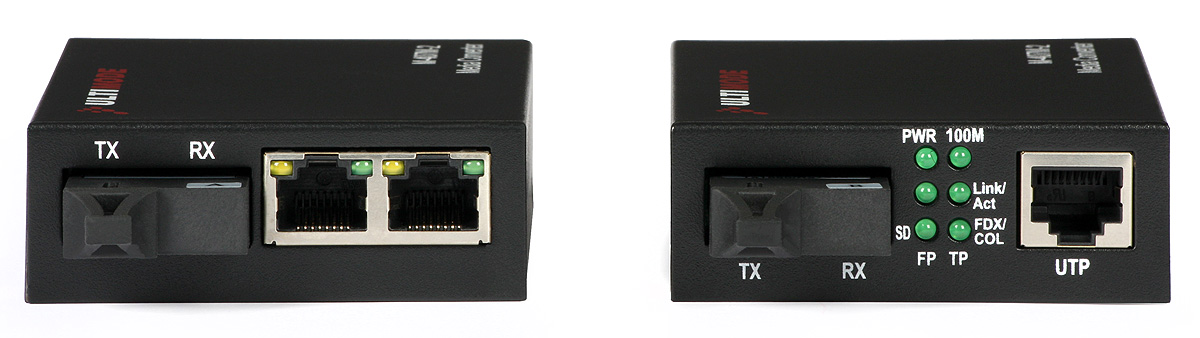

  • A: 2x porturi Ethernet de 10/100 Mbps (RJ-45), 1x SC (Tx-1310nm/Rx-1550nm)
  • B:1x port Ethernet de 10/100 Mbps (RJ-45), 1x SC (Rx-1310nm/Tx-1550nm)
  • distanţă maximă de transmisie 40 km
  • transmisia se face printr-o singură fibră singlemode (WDM)

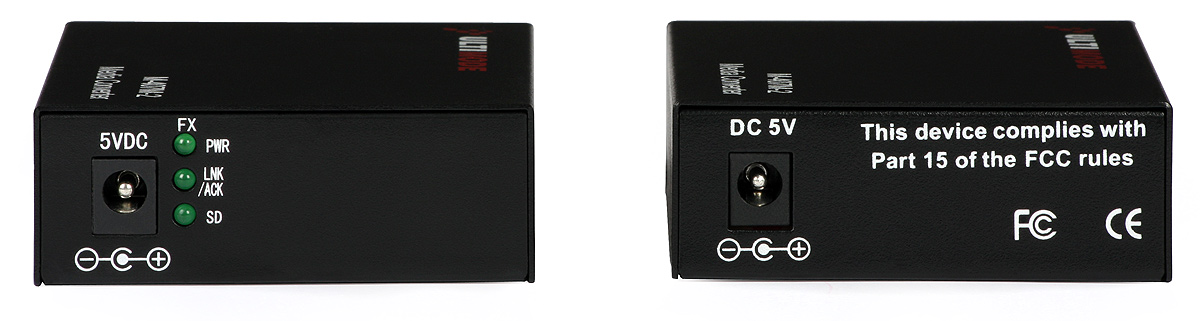

  • LED-urile arată starea de funcţionare
  • montaj uşor (plug and play)

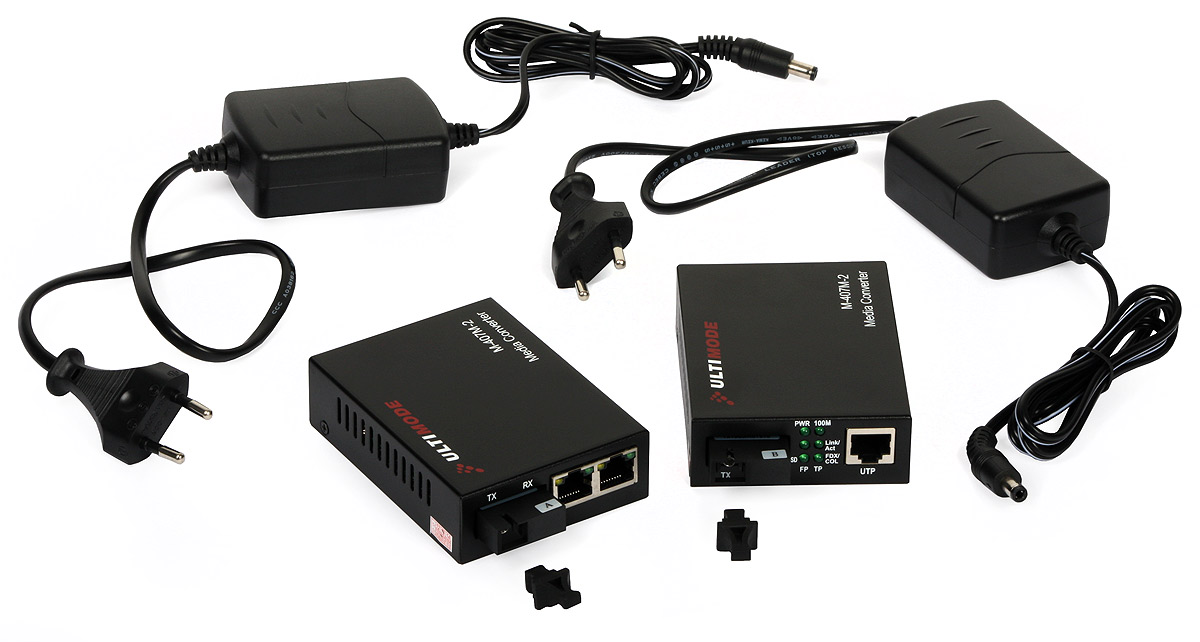

  • setul conţine două media convertoare şi două surse

Ambele convertoare sunt echipate cu un conector SC pentru transmisia sau recepţia semnalului optic. Toate acestea sunt posibile datorită tehnologiei WDM - lumina laser de diferite lungimi de undă transmite semnale diferite pe o singură fibră optică, scăzând semnificativ costurile de instalare. Setul L11542 conţine două transceiver-e şi două surse de alimentare (5VDC/2A).

Unul dintre dispozitive transmite semnal optic în a treia fereastră de transmisie (1550 nm), în timp ce al doilea utilizează fereastra a doua (1310 nm). Senzitivitatea receiver-ului şi ieşirea transmiţătorului sunt adaptate pentru a transmite informaţii până la 40 de km (<-34dB). Pentru distanţe mai scurte (până la 1 km) este necesară aplicarea unei atenuări suplimentare de 2dB pe ambele părţi ale cablului optic.
Convertoarele media ULTIMODE sunt complet compatibile cu standardele IEEE 802.3 şi IEEE 802.3u. Instalarea lor este foarte simplă datorită caracteristicii "Plug and Play". Indicatorii LED arată starea de funcţionare curentă. Dioda laser durabilă cu rezonator Fabry-Perot asigură un timp mediu de bună funcţionare (MTBF) de cel puţin 100.000 de ore (mai mult de 11 de ani).

Specificatii tehnice ULTIMODE M-407M-2

Nume: ULTIMODE M-407M-2
Cod: L11542
Standarde: IEEE 802.3u. IEEE 802.3u
Porturi LAN: 802.3 (10Base-TX). 802.3u (100Base-TX/FX)

A: 2x RJ-45 UTP/STP cat. 3. 4. 5 (max 100 m)

B: 1x RJ-45 UTP/STP cat. 3. 4. 5 (max 100 m)

Port optic: Singlemode (8.3/125μm. 8.7/125μm. 9/125μm. 10/125μm)
Max 40 km
Lungime de undă (Tx): 1310/1550 nm
Lungime de undă (Rx): 1310/1550 nm
Conectori optici: 1xSC (recomandat APC. acceptabil UPC. PC)
Putere TX: >-15 dBm
Sensitivitate Rx: <-32 dB
Viteză de transmisie: 10/100 Mbps
Alimentare: 5 VDC / 1.25 A
Temp. funcţionare: -10oC ... +65oC

Atenţie!! Nu este recomandat să vă uitaţi direct în portul de fibră optică cât timp echipamentul este în funcţiune. Lumina invizibilă pentru ochiul uman poate afecta serios retina!
