Contor trifazat JANITZA UMG 104

Scrie o recenzie
JANITZA-UMG-104

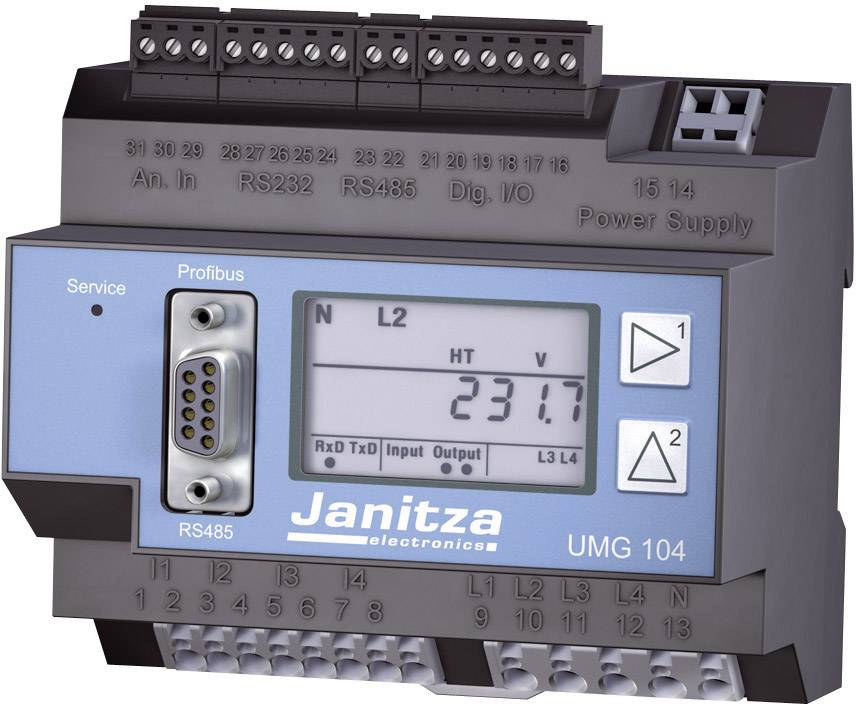

Contor trifazat Janitza UMG 104



Janitza UMG104 este un contor de putere trifazat de la producătorul JANITZA. Acest dispozitiv este echipat cu un DSP de 500MHz (procesor de semnal digital).
Scanarea continuă a celor 8 canale cu 20 kHz pe canal permite înregistrarea tuturor parametrilor electrici (peste 800 de valori), a valorilor minime - și maxime - și a principalelor valori de calitate a puterii. Pe baza acestor date se poate evita pierderea producției, se pot dezvolta concepte precum programele de reducere a costurilor cu energia electrică și măsurile introduse. Și, în sfârșit, datele pot fi monitorizate și înregistrate și cu UMG 104.
Folosind arhitecturi moderne de comunicație, datele achiziționate sunt alimentate într-o locație centrală, în baze de date puternice, stocate central și puse la dispoziție pentru procesare ulterioară într-o arhitectură deschisă. Integrarea ușoară într-un sistem de control al clădirii existent sau într-un mediu PLC extinde capacitățile UMG 104.


Caracteristici:

  • Măsurători TrueRMS pe toate canalele din rețelele TN, TT și IT, afișaj LCD
  • Parametri de măsurare: U, I, P, Q, S, THD-U, THD-I, 7 contoare de energie pe fiecare fază și agregat, factor de putere, componente de dezechilibru de fază (pozitiv/negativ/secvență zero) )
  • Intrări de tensiune: 4 intrări, (10-300)V LN, (17-520)V LL (comparativ cu 1:1)
  • Intrări de curent: 4 intrări xx/5A sau xx/1A (0,005-7)A
  • Intrare pentru sonda de temperatura PT100
  • Modbus/Gateway: Dispozitiv Modbus Slave. Exemplu online Modbus Gateway
  • Compatibil cu software: GridVis
  • Opțiuni: protocol Profibus
  • Alte funcții: înregistrarea parametrilor în memorie, înregistrarea evenimentelor în memorie

Specficatii Janitza UMG 104:

Voltage measurement inputs 4
Current measurements inputs 4
Operating voltage L-L 17 - 520 V
Operating voltage L-N 10 - 300 V
Harmonics V/A 40
Accuracy V 0,2 %
Flicker function

No


Digital/pulse outputs 2
Digital inputs 2
Memory

Yes


Memory size 4 MB
Communication

RS485

RS232


Protocol

Modbus RTU

Profibus DP V0


Voltage category

CAT III 300V


Power supply (AC) 95 - 240 V-AC
Power supply (DC) 135 - 340 V-DC
Mounting

DIN Rail

Disponibilitate:
La comanda

Fisa (janitza-mal-umg104-en.pdf, 516 Kb) [Download]

Manual (janitza-bhb-umg104-en.pdf, 1,138 Kb) [Download]
