Video-Interfon IP DAHUA | Ghid practic de configurare

Video-interfon IP Dahua UltraMaster

Video-interfoanele IP ofera avantaje superioare fata de video-interfonia clasica prin utilizarea unui mediu de transmisie mult mai flexibil decat solutia standard. Conectarea prin IP ofera multiple avantaje printre care mentionam:

  • calitate foarte buna a sunetului si a imaginii (rezoutie HD), fara pierderi pe calea de transmisie memorie de imagini si apeluri efectuate
  • cititor de proximitate incorporat pentru cartele de acces securizate Mifare
  • posibilitatea de conectare folosind reteaua locala de calculatoare, evitand asfel cablari suplimentare
  • posibilitatea de conexiune fara fir (wireless) la distante mari folosind routere sau Acces Point.
  • posibilitatea de a conecta monitoare in locatii din reteaua locala sau din afara acesteia prin Internet.
Descriere generala


Pentru a instala un video-interfon IP aveti nevoie de:

1. Postul exterior - denumit in continuare VTO

2. Postul de interior - denumit in continuare VTH

3. Switch-uri, cabluri utp (AP-uri), surse de alimentare.

In practica de multe ori va trebui sa conectam mai multe posturi de exterior cu mai multe posturi de intrerior, cu cerinta ca de pe oricare post exterior sa se apeleze toate posturile de interior si la acceptarea apelului sa se comande deschiderea strict a portii atasate postului care a initiat comanda. Apelul intern intre posturile de interior sa fie posibil, precum si monitorizarea / comanda deschiderii sa fie posibila fara sa fie initial apelul. Vom considera in continuare urmatoarele materiale:

2 x VTO6110B (2 x IEE1010A incluse) - posturi exterioare, cutie comanda releu poarta inclus

2 x VTH1510AH - posturi interioare

1 x VTNS1060A - switch PoE 24V

1 x PS24 - alimentator 24V DC pentru switch

2 x PS03 - alimentator 12V 2A pentru posturile de exterior

Schema de conexiune este data mai jos:


Fiecare VTO se alimenteaza separat din sursa 12V 2A, se conecteaza prin cablu RJ45 in switch si comunica cu DEE1010A printr-o pereche CAT5 torsadata. Se va respecta polaritatea interfetei de date RS485 intre VTO si DEE1010A.

DEE1010A - descriere pini:

Rosu: Alimentare 12V

Negru (2 pini) - Masa comuna alimentare si contact iesire

Verde: RS485+ (A) - se conecteaza in VTO atasat

Alb: RS485- (B) - se conecteaza in VTO atasat

Gri: Pin releu "Normal Inchis"

Mov: Pin releu "Normal Deschis"

Albastru: Pin releu "Common"

Galben: Pin Contact actionare releu (Exit Button)

De retinut ca interfata DEE1010A nu alimenteaza electromagnetul de la yala, ci doar controleaza circuitul de alimentare al acestuia prin releu (Se va inseria traseul de alimentare al yalei prin pinii NO-Common sau NC-Common - functie de tipul de yala ales).

Vom folosi in continuare urmatoarele adrse de IP petru exemplificare:

VTO1: 10.22.5.189

VTO2: 10.22.5.190

VTH1: 10.22.5.180, Master: 101

VTH2: 10.22.5.181, Extension: 101-1 (master asociat 10.22.5.180)


Setarea posturilor video-interfon IP de exterior VTO

Posturile VTO se seteza de pe interfta web a acestora. Datele de acces sunt:

IP: 10.22.5.189

user/parola: admin/admin

In interfata de configurare trebuie avute in vede urmatoarele aspecte:

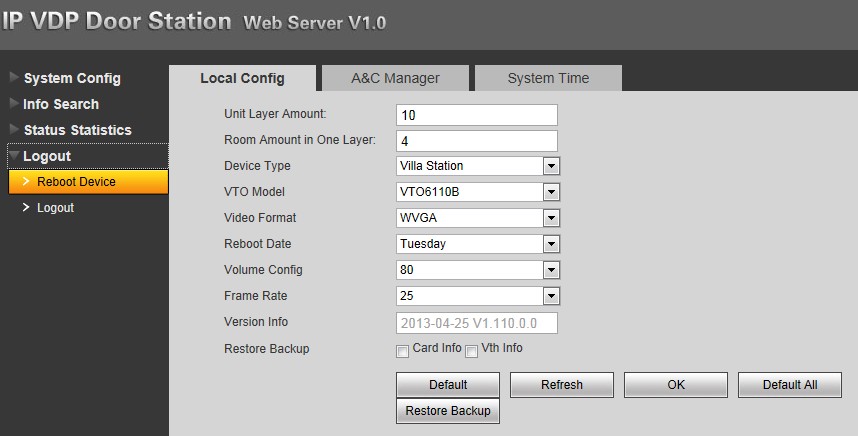

1. Setarea rezolutiei camerei in WVGA

2. Activarea optiunii "Group Call" - pentru a permite apelulului sa fie directionat catre toate statiile din grupul destinatar


3. Verificarea listei de VTH-uri. Daca nu apar in lista va trebui sa le adaugati manual. Se va specifica numele/prenumele, nr. de apel si adresa de IP

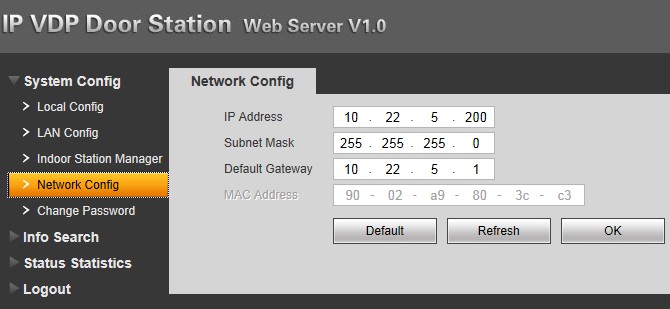

4. Setarea adresei de IP. Adresa implicita este 10.22.5.189. Adresa IP poate fi modificata din sectiunea Network:



5. Initiati procedura de restart pentru aplicarea intregii game de setari efectuate.





Setarea posturilor VTH

Setarile posturilor VTH (de interior) se face de pe display-ul local, prin accesarea interfetei "touch" (se apasa direct pe ecran).

Posturile de interior se vor seta astfel:

1. Settings. Se introduce parola 002236.

2. In sectiunea Product Info se completeaza urmatoarele:

Room No.: 101 (Master)

Local IP: 10.22.5.180

Subnet: 255.255.255.0

Gateway: 10.22.5.1

Pentru al doilea post (Extension) se va completa:

Room Np.: 101-1 (Extension)

Local IP: 10.22.5.181

Subnet: 255.255.255.0

Gateway: 10.22.5.1

Master IP: 10.22.5.180

In cazul incare sunt mai multe posturi VTH care sunt in acelasi grup de apel (maxim 4 extensii), se va completa similar (101-2, 101-3, 101-4, specificand la fiecare adresa de ip a masterului 10.22.5.180).

3. In sectiunea Network se vor completa:

Main_VTO_Name: Main_VTO (sau "Poarta", sau "Usa Principala", "Acces Secundar", etc)

VTO_IP_Address: 10.22.5.189

Enable status: On

Pentru conectarea si la al doilea post exterior se va da click pe butonul ">" si se va completa:

Sub_VTO1_name: "Poarta", sau "Usa Secundara", "Acces Secundar", etc.

VTO_IP_Address: 10.22.5.190

Enable status: On

Considerand ca toate setarile au fost aplicate sistemul ar trebui sa fie functional in acest moment.

Apelul de pe o extensie catre master se face direct la nr. 101. Apelul Master catre extensia 1 se face la NR 199, catre extensia 2 la 198, etc.
